Radio militaire 19 MkIII disponible
Un projet de préservation exceptionnel
Aujourd'hui, le Wireless Set No. 19 Mk III est une pièce de collection historique hautement recherchée par les amateurs d'équipement militaire et de radio d'époque. Un exemplaire entièrement restauré et fonctionnel, tel que celui minutieusement remonté par notre regretté confrère Yvan Fecteau (VE2YF), est un véritable témoin de l'ingénierie des télécommunications des années 1940.
Avis aux amateurs d'histoire et de restauration de radios anciennes : cet appareil n'attend qu'un passionné pour continuer à faire revivre sa mémoire !
Un peu d'histoire et de technique sur le Wireless Set No. 19 Mk III
Le Wireless Set No. 19 (WS19) est un émetteur-récepteur radio légendaire développé initialement en 1941 au Royaume-Uni par Pye Radio pour équiper les véhicules blindés alliés pendant la Seconde Guerre mondiale.
Devant l'immensité de la demande, il a été massivement produit au Canada par de grands manufacturiers de l'époque comme Northern Electric, RCA Victor et Canadian Marconi.
La version Mk III (Mark 3) représente l'évolution la plus robuste et la plus aboutie de cet appareil de communication militaire.
Conçu principalement pour l'installation à bord des chars d'assaut et des postes de commandement mobiles, le WS19 se distinguait par son concept novateur de « trois radios en une » :
- Le système « A » (Principal) : Un émetteur-récepteur HF (Haute Fréquence) couvrant les bandes de 2,0 MHz à 8,0 MHz. C'est ce circuit qui permettait les liaisons à longue distance en phonie (AM) ou en graphie (télégraphie Morse / CW) avec le commandement.
- Le système « B » (Secondaire) : Un émetteur-récepteur VHF à courte portée fonctionnant autour de 235 MHz, utilisé pour les communications rapides de char à char au sein d'un même peloton.
- Le système « IC » (Intercom) : Un amplificateur audio interne permettant aux membres d'équipage (pilote, commandant, canonnier) de se parler au casque malgré le vacarme ambiant.
Données techniques principales :
- Couverture HF (Set A) : 2,0 à 4,5 MHz et 4,5 à 8,0 MHz (continu en 2 bandes).
- Modes d'opération : CW (Morse), AM (Phonie) et MCW (Morse modulé).
- Puissance de sortie HF : Environ 2 à 5 Watts en AM, et de 7 à 9 Watts en Morse (CW).
- Technologie : Circuit entièrement à lampes / tubes électroniques.
- Alimentation d'origine : Fonctionne à l'aide d'un bloc d'alimentation externe appelé Dynamotor (génératrice rotative) convertissant le 12V ou 24V des batteries de véhicule en haute tension (275V et 500V) pour les lampes.

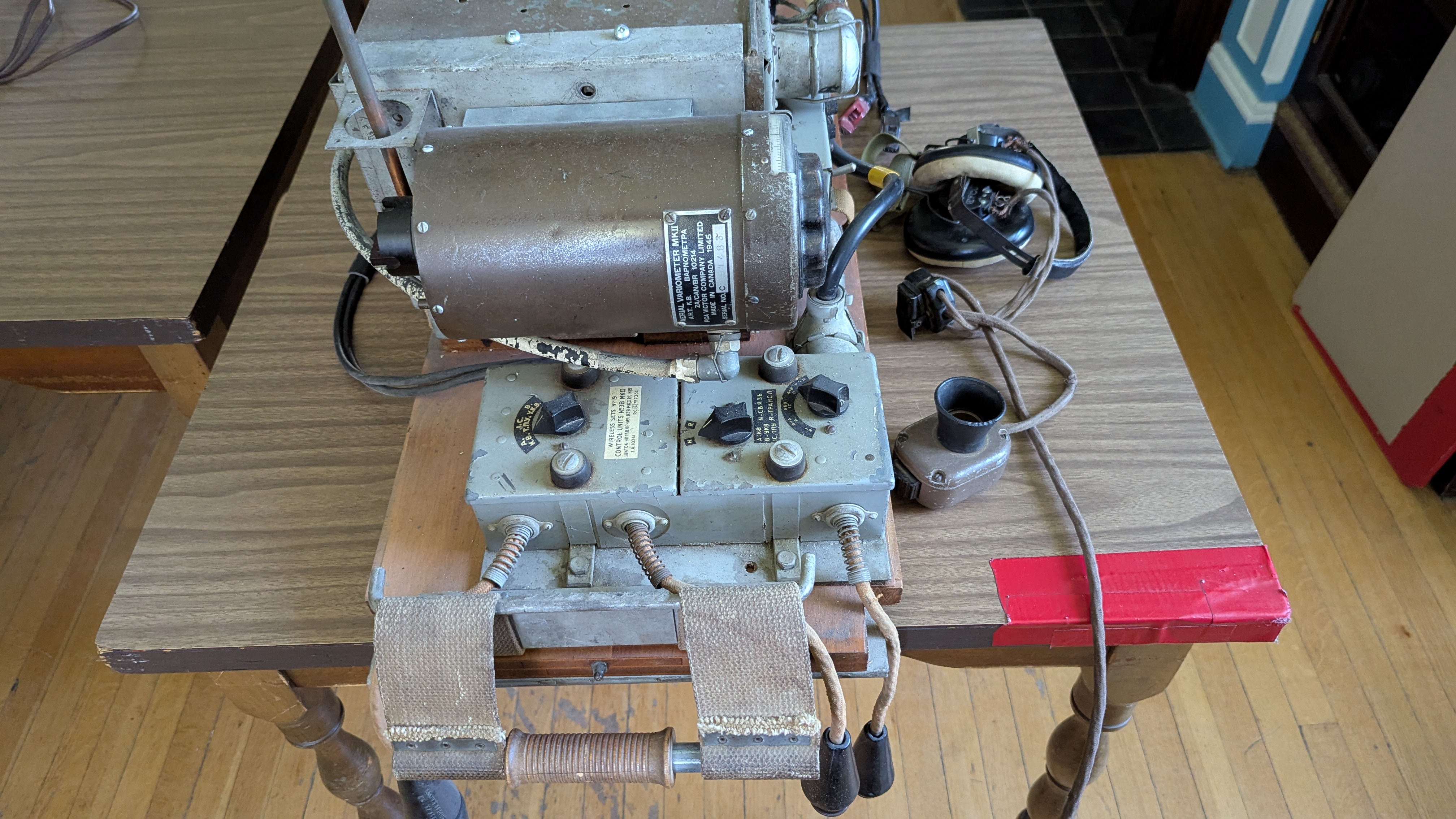

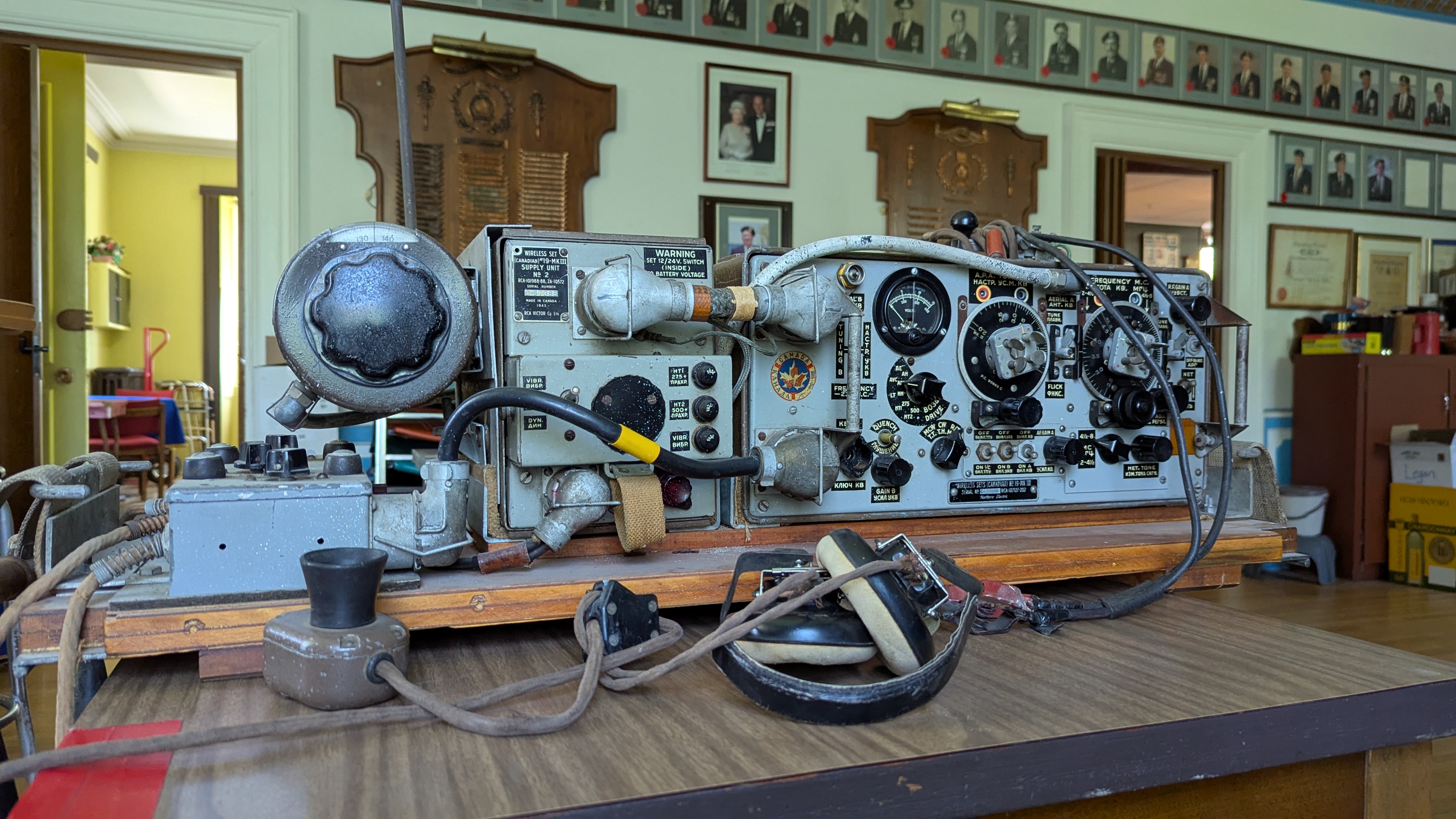

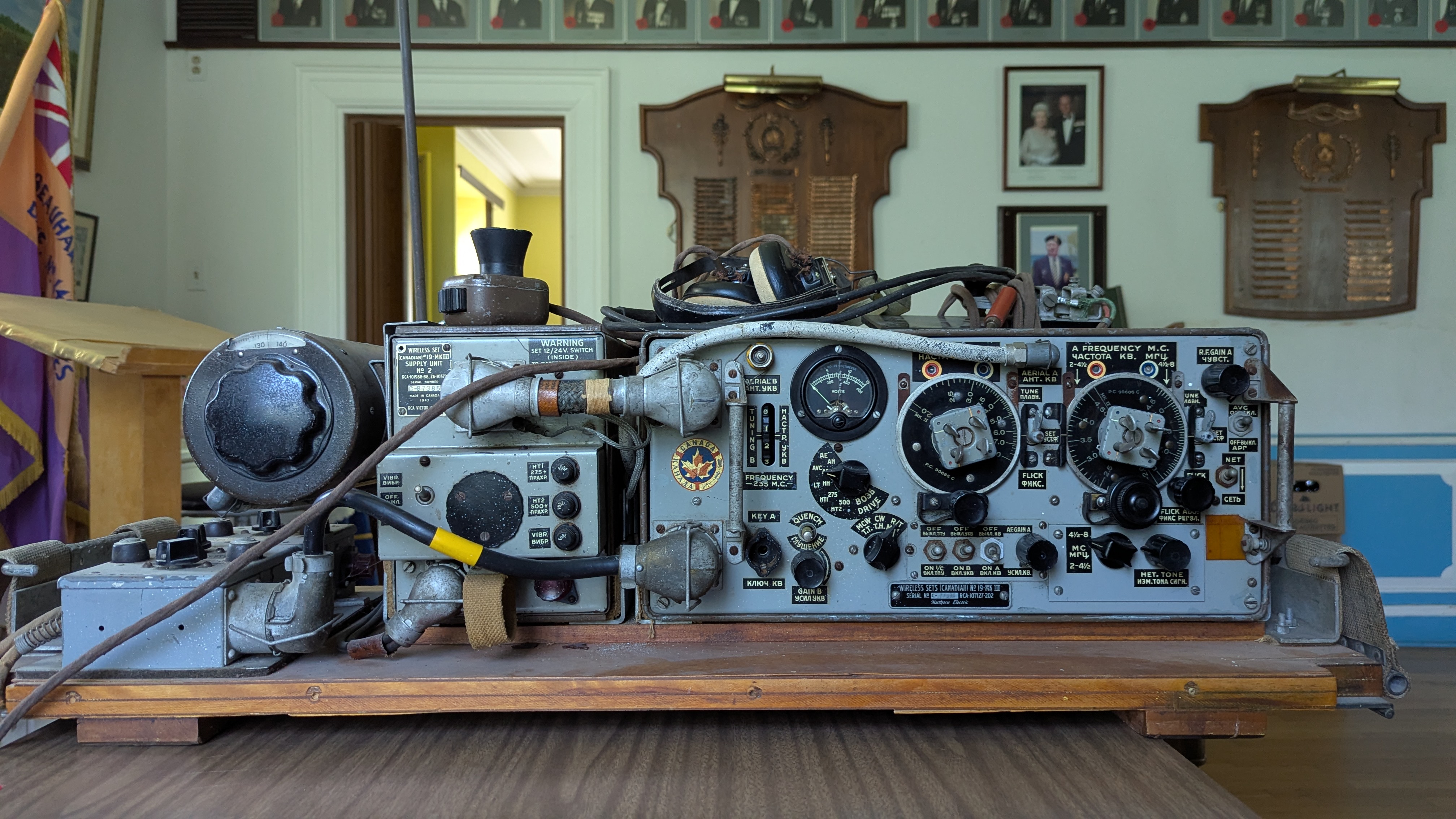

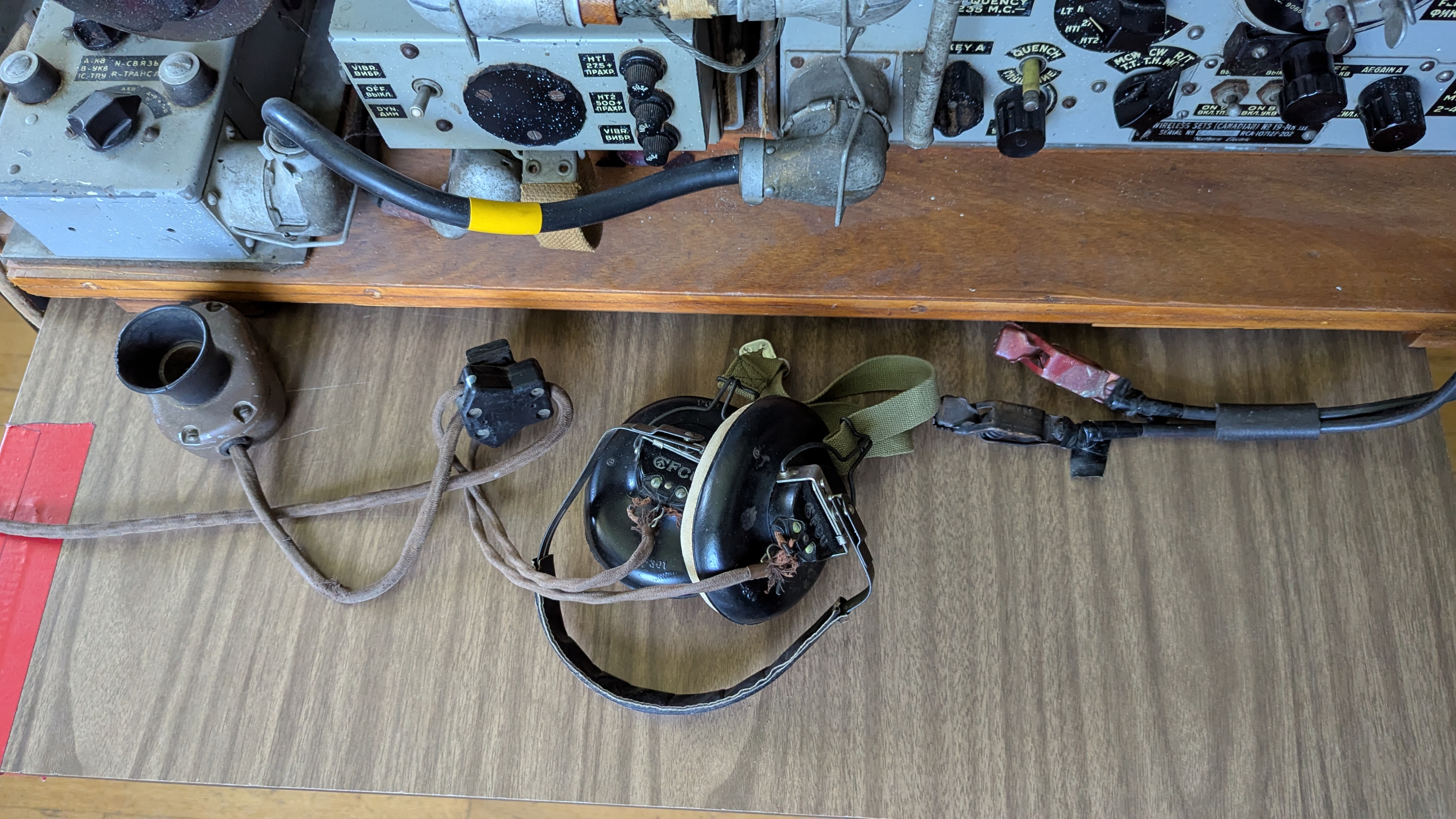

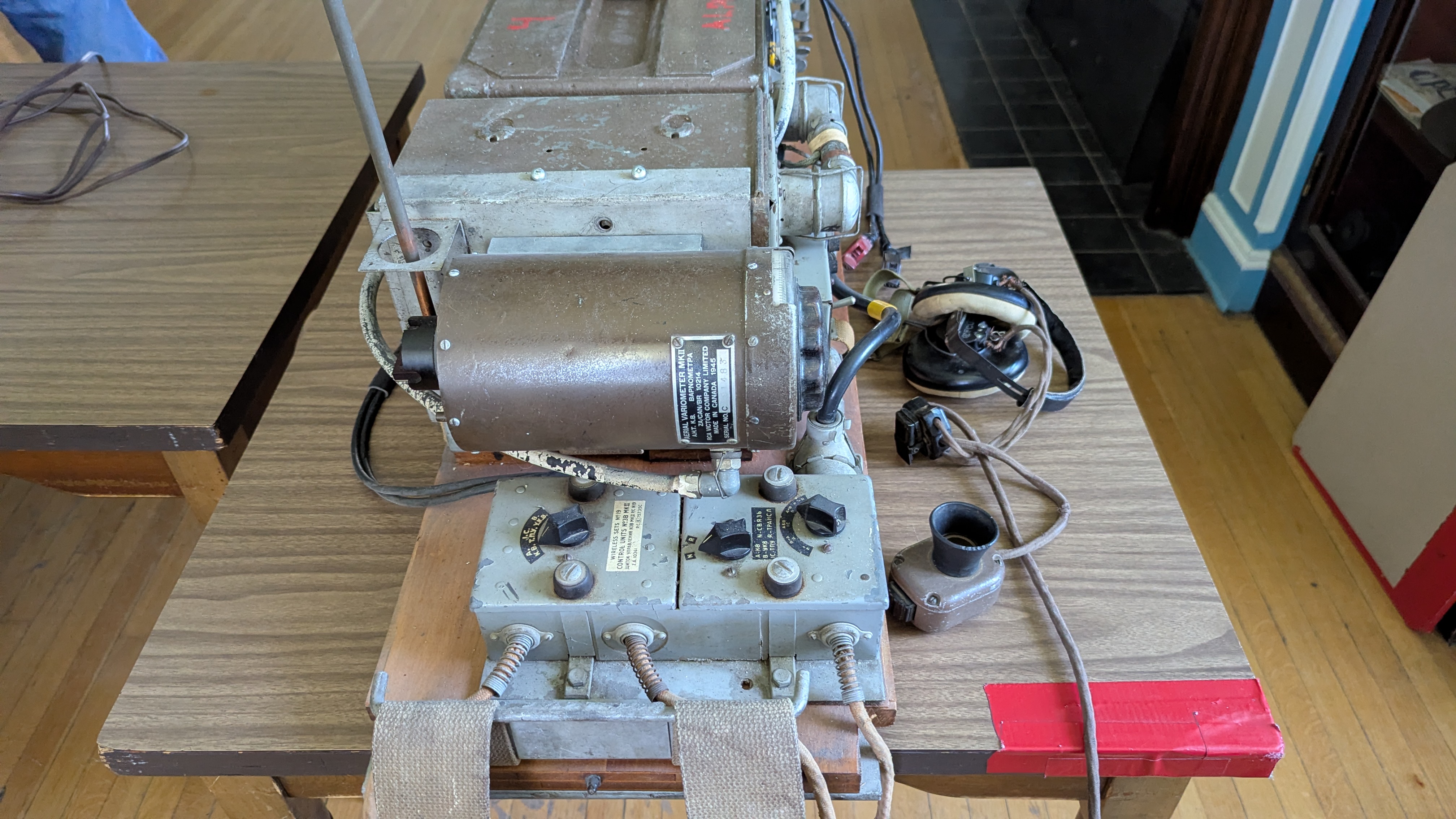

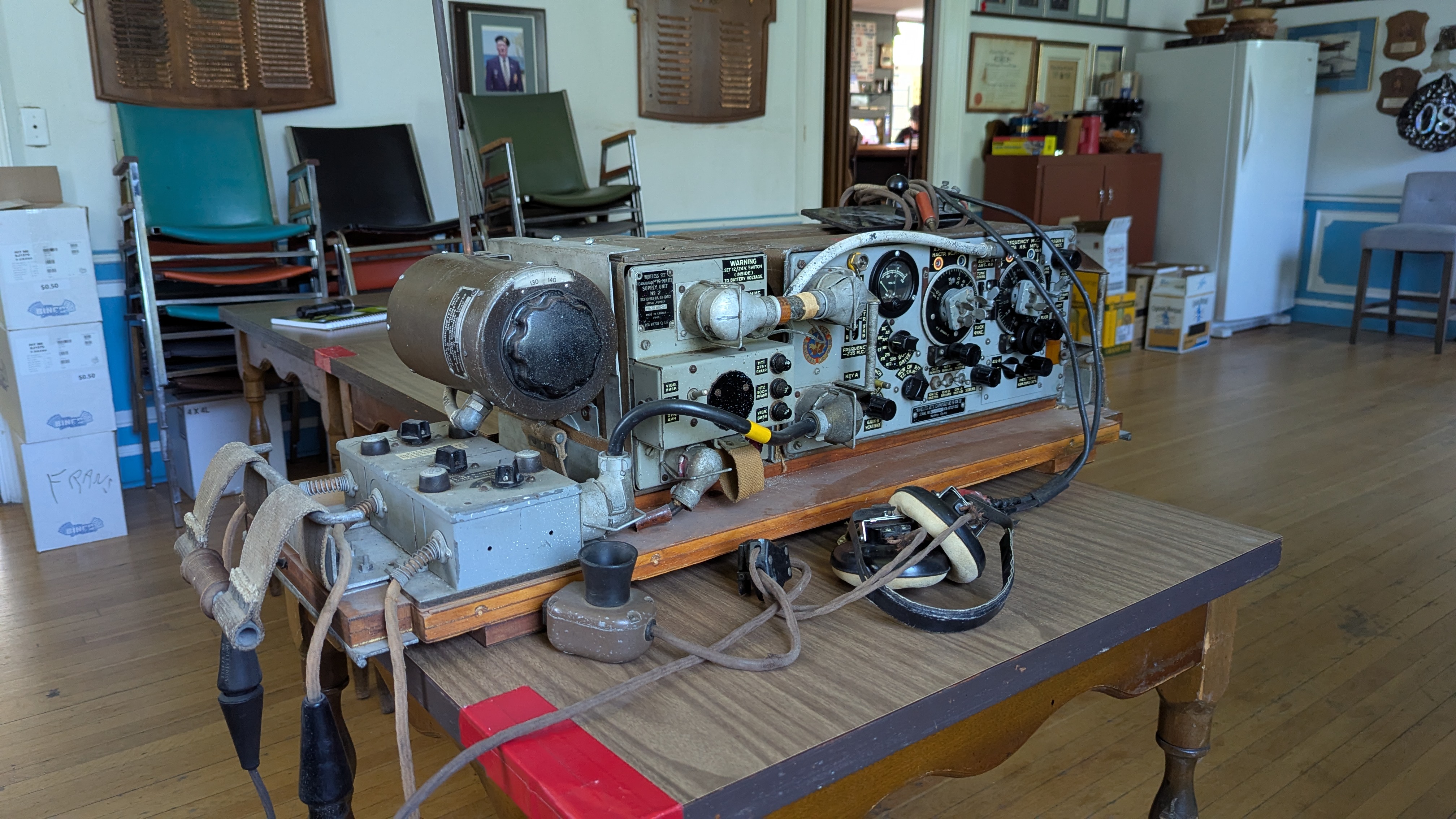

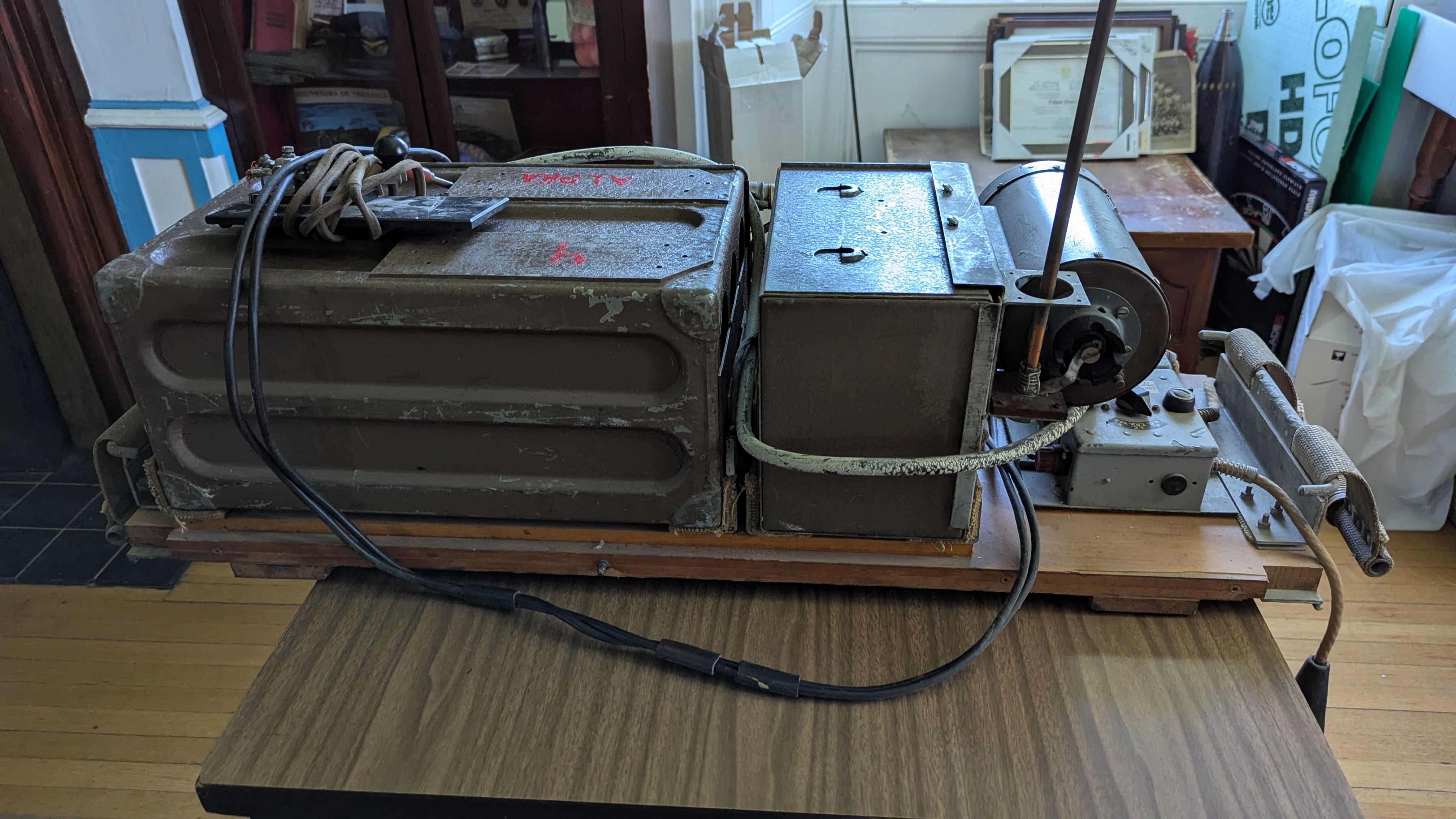

Quelques photos en vrac
